100均で売られている 鴨居フック を使って ピックアップ を作った。

フック部分をニッパで切り落とし、紙ヤスリで平らにし、はみがき粉で磨いている。

銅針金をU字に曲げ圧電素子に半田付け。

鴨居フックに直径3mmの穴を2箇所あけ 銅針金を通し 圧電素子をホットボンドで固定している。

内蔵アンプは防犯ブザー2台から取った トランジスタ(S8050D) コンデンサ(103=0.01μF) 抵抗(150kΩ) を使い、基板も防犯ブザーの基板を切り出し 穴あけしたもの。






時計を押さえるところは、リューズ があたらないよう削っている。

























内蔵アンプ 回路図と実配線図

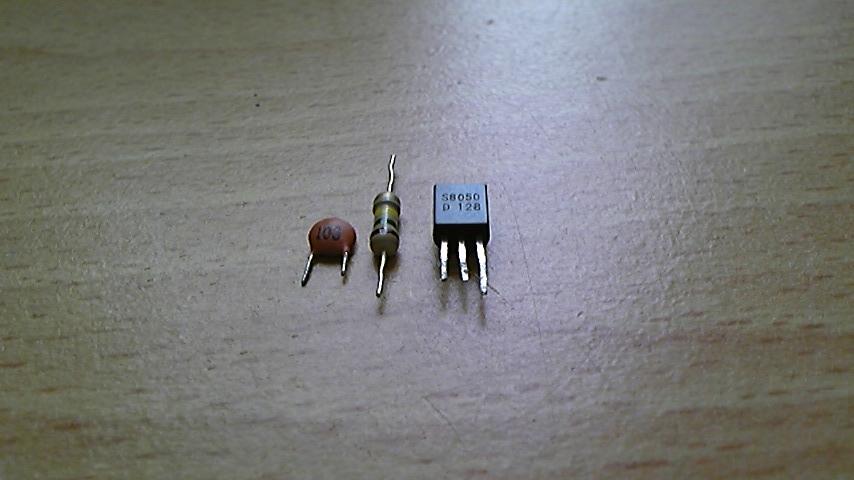

防犯ブザーから取り出した部品






びぶ朗での測定結果






パソコン(Dell Inspiron 1545 Windows Vista HomePremium)のマイク端子に直接接続

マイクブースト 10dB マイクボリューム 75%程度

















携帯のカメラって シャッター音が鳴ってから画像を取り込むようだ。

びぶ朗のグラフに撮影時のシャッター音が出ている。
