プラグインパワーでアンプ
IBM PC ではゲインが低いので　3段目アンプを追加

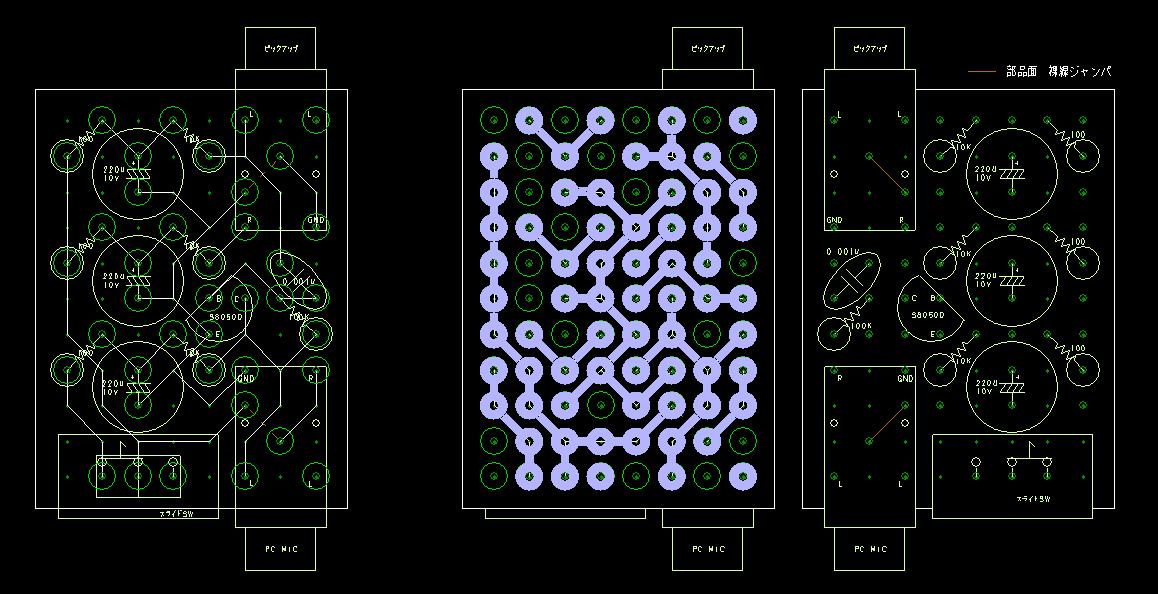

回路図

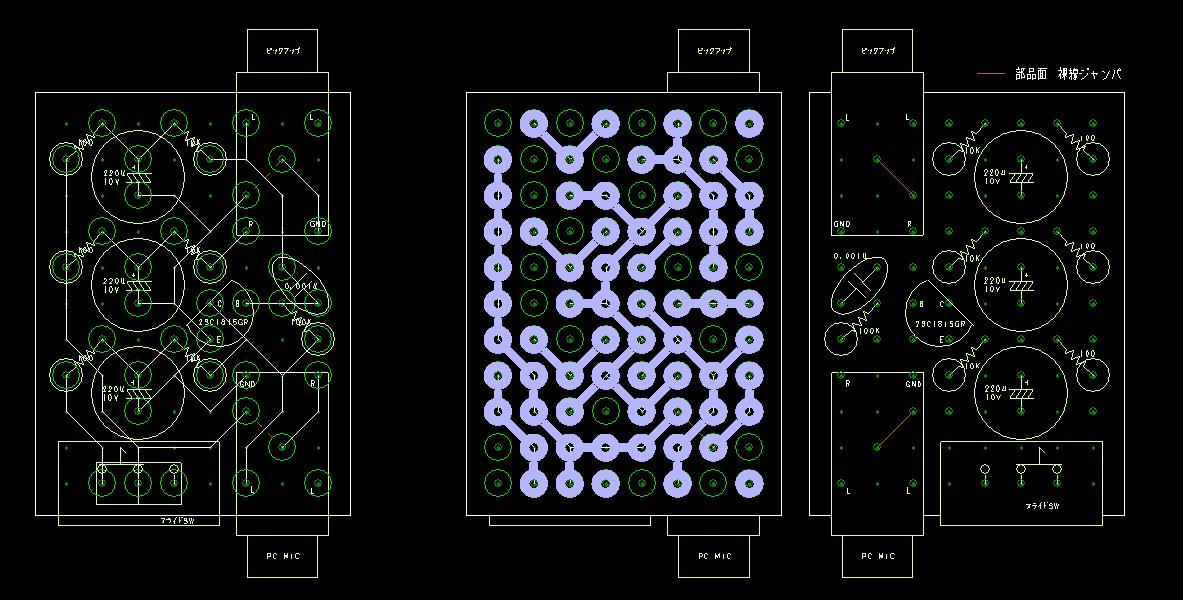

配線図
2SC1815GR





S8050D ( 防犯ブザー から取り出した トランジスタ )



















上下 2SC1815GR    中央 S8050D

スライドスイッチ は　Rｃｈ のみ電源供給 と Rch Lch 電源供給 の切り換え用で、

 3段目アンプの電源を Rch or Lch に切り換える


「びぶ朗」 での測定結果
MICブースト オフ





ピックアップは ピックアップレシピ４

これで電池いらずのアンプ完成
